UV-Bandtrockner UV-Star²

Bochonow - UV-Star 500

Abbildung zeigt: BT 600

Bochonow präsentiert die neu entwickelte,
kompakte UV-Star²-Serie!

Platzsparender Aufbau und bedienerfreundliche Funktionsweise, sollten bei der neuen UV-Star²-Serie im Vordergrund stehen. Kompromisslose Qualitätsmaßstäbe bei der Auswahl von Bauteilen namhafter Hersteller, nicht zuletzt der Einsatz von UV-Strahlern, die im eigenen Strahlerwerk konstruiert und produziert werden, garantieren ein Höchstmaß an Langlebigkeit und Anwendernutzen!

Konsequent durchkonstruiert, präsentiert sich die UV-Star²-Serie als echte plug-and-play Lösung, damit können teure Installationsarbeiten eingespart werden!

Der formschöne Bandlauf ist aus lackiertem Stahlblech, mit durchdachtem, verwindungsfreien Design. Optional ist eine aktive Bandansaugung lieferbar.

Das energiesparende, elektronische Vorschaltgerät (serienmäßig) mit der integrierten Anlagensteuerung, wird als separate Einheit mit 3 m Verbindungskabel und 5 m Netzkabel fertig montiert mitgeliefert. Das elektronische Vorschaltgerät ermöglicht die stufenlose UV-Regelung im Bereich 30-100%!

Mit serienmäßigem Betriebsstundenzähler!

Das hochwertige Transportband aus UV-stabilem, antistatischem, schwarzen Glasgittergewebe ergänzt das System mit dem Anspruch auf höchste Qualität. Die Transportbandgeschwindigkeit ist stufenlos einstellbar von 2 – 20 m/min. Schnellere Geschwindigkeiten sind optional erhältlich.

Der UV Bandtrockner UV-Star² fördert automatisch, mit stufenlos einstellbarer Geschwindigkeit, das zu trocknende Produkt unter der UV Quelle hindurch. Dadurch wird das aufgebrachte Substrat (Farbe, Lacke, Klebstoffe, Tinte) optimal gehärtet.

mit Tisch/Untergestell

Abbildung zeigt: BT 300

Einfache Bedienung

  • Einschalten
  • Produktionsgeschwindigkeit einstellen
  • UV Strahlerleistung vorwählen Bereich 30-100%
  • Material auf das Transportband auflegen
  • Material nach Durchlauf abnehmen

Neu! Mit Touch-Screen Bedienung und 20 unterschiedlichen Speicherplätzen!

Ganz neu sind alle UV-Star²-Modelle mit Touch-Screen Bedienung ausgestattet. Modernste Elektronik ermöglicht die Displayeingabe aller relevanten Betriebsparameter und deren Hinterlegung in 20 unterschiedlichen Speicherplätzen (Programmen).

UV Partner

Diese Programme können z.B. einer bestimmten Trocknungsaufgabe (UV-Farben-Typ, Schichtdicke, Substrat, etc.) zugeordnet werden und jederzeit auftragsabhängig abgerufen werden.

Die Bandgeschwindigkeit kann stufenlos in m/min. und die UV-Leistung stufenlos von 30-100% im Display vorgewählt werden und, wenn gewünscht, mit einer Speicherplatznummer für zukünftige Verwendung abgespeichert werden.

Alle relevanten Meldungen und Anzeigen werden in Klarschrift über das Touch-Screen-Display ausgegeben.

Optional RFID-fähig!

Durch die fortschrittliche Technologie, ist optional die Verwendung des RFID-Moduls (siehe Optionen) möglich und schafft somit ein Betriebsmittel, welches allen Anforderungen moderner Industrietechnik entspricht!

Modell UV-Star² BT150-1,8
Tischmodell 3x400V 50Hz +N+PE Ceekon 16A
Durchlaufbreite 150 mm
Arbeitsbreite 120 mm
Leistung 1,8 kW (120 W/cm)
Auf Wunsch Ausführung mit 2 Lampensätzen

Modell UV-Star² BT150-3
Tischmodell 3x400V 50Hz +N+PE Ceekon 16A
Durchlaufbreite 150 mm
Arbeitsbreite 120 mm
Leistung 3 kW (200 W/cm)
Auf Wunsch Ausführung mit 2 Lampensätzen

Modell UV-Star² BT300-6
Tischmodell 3x400V 50Hz +N+PE Ceekon 16A
Durchlaufbreite 340 mm
Arbeitsbreite 300 mm
Leistung 6 kW (200 W/cm)
Auf Wunsch Ausführung mit 2 Lampensätzen

Modell UV-Star² BT400-6
Tischmodell 3x400V 50Hz +N+PE Ceekon 16A
Durchlaufbreite 440 mm
Arbeitsbreite 400 mm
Leistung 6 kW (150 W/cm)
Auf Wunsch Ausführung mit 2 Lampensätzen

Modell UV-Star² BT500-6
Tischmodell 3x400V 50Hz +N+PE Ceekon 16A
Durchlaufbreite 540 mm
Arbeitsbreite 500 mm
Leistung 6 kW (120 W/cm)
Auf Wunsch Ausführung mit 2 Lampensätzen

Ab hier alle Modelle als Stand-Alone-Modell inklusive Untergestell

Modell UV-Star² BT600-12
Stand-Alone-Modell inklusive Untergestell 3x400V 50Hz +N+PE Ceekon 32A
Durchlaufbreite 640 mm
Arbeitsbreite 600 mm
Leistung 12 kW (200 W/cm)
Auf Wunsch Ausführung mit 2 Lampensätzen

Modell UV-Star² BT700-12
Stand-Alone-Modell inklusive Untergestell 3x400V 50Hz +N+PE Ceekon 32A
Durchlaufbreite 740 mm
Arbeitsbreite 700 mm
Leistung 12 kW (170 W/cm)
Auf Wunsch Ausführung mit 2 Lampensätzen

Modell UV-Star² BT800-12
Stand-Alone-Modell inklusive Untergestell 3x400V 50Hz +N+PE Ceekon 32A
Durchlaufbreite 840 mm
Arbeitsbreite 800 mm
Leistung 12 kW ( 150 W/cm)
Auf Wunsch Ausführung mit 2 Lampensätzen

Modell UV-Star² BT900-12
Stand-Alone-Modell inklusive Untergestell 3x400V 50Hz +N+PE Ceekon 32A
Durchlaufbreite 940 mm
Arbeitsbreite 900 mm
Leistung 12 kW (133 W/cm)
Auf Wunsch Ausführung mit 2 Lampensätzen

Modell UV-Star² BT1000-12
Stand-Alone-Modell inklusive Untergestell 3x400V 50Hz +N+PE Ceekon 32A
Durchlaufbreite 1040 mm
Arbeitsbreite 1000 mm
Leistung 12 kW (120 W/cm)
Auf Wunsch Ausführung mit 2 Lampensätzen

Modell UV-Star² BT1000-24
Stand-Alone-Modell inklusive Untergestell 3x400V 50Hz +N+PE Ceekon 32A
Durchlaufbreite 1040 mm
Arbeitsbreite 1000 mm
Leistung 24 kW (240 W/cm)
Auf Wunsch Ausführung mit 2 Lampensätzen

Modell UV-Star² BT1200-24
Stand-Alone-Modell inklusive Untergestell 3x400V 50Hz +N+PE Ceekon 32A
Durchlaufbreite 1240 mm
Arbeitsbreite 1200 mm
Leistung 24 kW (200 W/cm)
Auf Wunsch Ausführung mit 2 Lampensätzen

Modell UV-Star² BT1400-24
Stand-Alone-Modell inklusive Untergestell 3x400V 50Hz +N+PE Ceekon 32A
Durchlaufbreite 1440 mm
Arbeitsbreite 1400 mm
Leistung 24 kW (170 W/cm)
Auf Wunsch Ausführung mit 2 Lampensätzen

Modell UV-Star² BT1600-24
Stand-Alone-Modell inklusive Untergestell 3x400V 50Hz +N+PE Ceekon 32A
Durchlaufbreite 1640 mm
Arbeitsbreite 1600 mm
Leistung 24 kW (150 W/cm)
Auf Wunsch Ausführung mit 2 Lampensätzen

Modell UV-Star² BT1800-24
Stand-Alone-Modell inklusive Untergestell 3x400V 50Hz +N+PE Ceekon 32A
Durchlaufbreite 1840 mm
Arbeitsbreite 1800 mm
Leistung 24 kW (130 W/cm)
Auf Wunsch Ausführung mit 2 Lampensätzen

Modell UV-Star² BT2000-24
Stand-Alone-Modell inklusive Untergestell 3x400V 50Hz +N+PE Ceekon 32A
Durchlaufbreite 2040 mm
Arbeitsbreite 2000 mm
Leistung 24 kW (120 W/cm)
Auf Wunsch Ausführung mit 2 Lampensätzen

Modell UV-Star² BT2500-48
Stand-Alone-Modell inklusive Untergestell 3x400V 50Hz +N+PE Festanschluß 72A
Durchlaufbreite 2540 mm
Arbeitsbreite 2500 mm
Leistung 2 strahlig 2x24KW = 48 kW (190 W/cm)

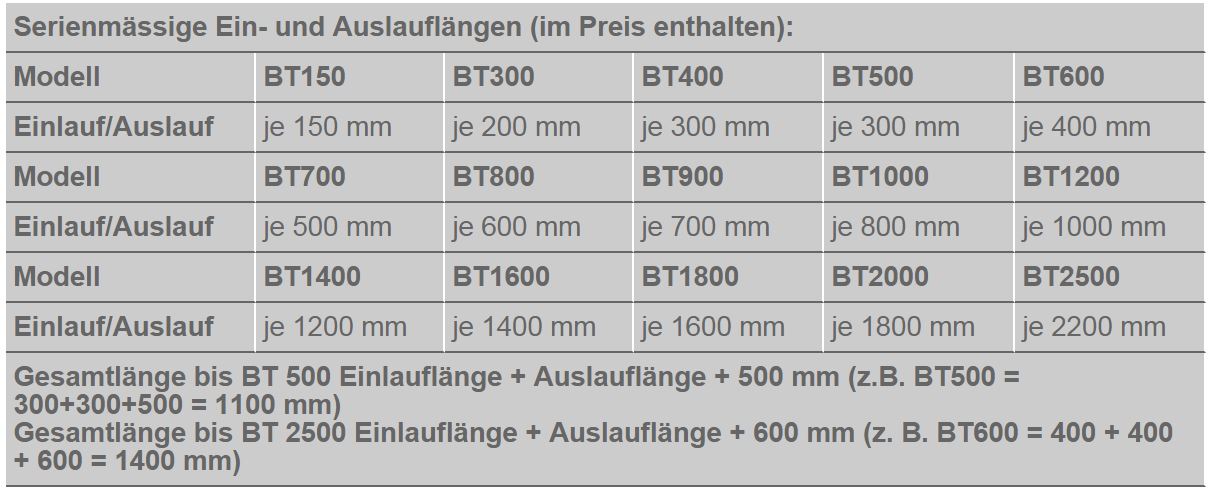

Serienmässige Ein- und Auslauflängen (im Preis enthalten):
Modell BT150 BT300 BT400 BT500 BT600
Einlauf/Auslauf je 150 mm je 200 mm je 300 mm je 300 mm je 400 mm
Modell BT700 BT800 BT900 BT1000 BT1200
Einlauf/Auslauf je 500 mm je 600 mm je 700 mm je 800 mm je 1000 mm
Modell BT1400 BT1600 BT1800 BT2000 BT2500
Einlauf/Auslauf je 1200 mm je 1400 mm je 1600 mm je 1800 mm je 2200 mm
Gesamtlänge bis BT 500 Einlauflänge + Auslauflänge + 500 mm (z.B. BT500 = 300+300+500 = 1100 mm)
Gesamtlänge bis BT 2500 Einlauflänge + Auslauflänge + 600 mm (z. B. BT600 = 400 + 400 + 600 = 1400 mm)

Lieferbares Zubehör:

Verlängerung Einlauf oder Auslauf bis einschl. Modell BT500 je 100 mm Bandlänge mehr
Mehrpreis

Verlängerung Einlauf oder Auslauf bis einschl. Modell BT1000 je 100 mm Bandlänge mehr
Mehrpreis

Verlängerung Einlauf oder Auslauf bis einschl. Modell BT1400 je 100 mm Bandlänge mehr
Mehrpreis

Verlängerung Einlauf oder Auslauf bis einschl. Modell BT2000 je 100 mm Bandlänge mehr
Mehrpreis

Verlängerung Einlauf oder Auslauf bis einschl. Modell BT2500 je 100 mm Bandlänge mehr
Mehrpreis

BOCHONOW - Workstation

Tisch/ Untergestell (Workstation) für BT150 bis BT 500 Stahlrohr, lackiert mit Rollen
Mehrpreis


BOCHONOW - Workstation

WORKSTATION-MULTI für BT150 bis BT 500 mit seitlich aufklappbaren Tischverlängerungen, Schubfach und Ablagefläche als fahrbare Station lackiert, mit Rolle
Mehrpreis


aktive Bandansaugung NUR unter UV-Brücke Mehrpreis

Durchlaufhöhe verstellbarbis 100 mm (statt Standarddurchlaufhöhe 40mm)

HEAT-EX BOCHONOW - Heatex
HEAT-EX ist ein mit Luft gekühltes Röhrensystem das für den Abtransport der Wärmeabstrahlung sorgt, wodurch auch temperaturempfindliche Materialien wie PVC-Folien, leichte Papiere oder Speziallacke ohne extreme, thermische Belastungen verarbeitet werden können.
Mehrpreis

vorgeschriebener Abluftschlauch Der UV-Star² kann mit dem eingebauten Kühlungsgebläse eine Schlauchlänge von max. 4 m überwinden. Hierzu ist die hier angebotene Qualität bzgl. Innenwandrauigkeit und UV-Stabilität unbedingt notwendig für längere Abluftlängen ist ein optionales Zusatzgebläse notwendig –bitte anfragen! Schlauch, 4m lang, UV-stabil und temperaturfest mit 2 Schlauchschellen
Mehrpreis

SensoStart beim Auflegen des Produktes wird der Trockner über Sensor gestartet und nach Durchlaufende wieder abgeschaltet (erhebliche Energieeinsparung beim diskontinuierlichen Betrieb z.B. beim Laborbetrieb möglich)
Mehrpreis

aktive Bandansaugung für den kompletten Bandlauf (für Standardbandlauflänge: siehe Liste) (nur bei Heiz- und Kühlzonen)
Mehrpreis

RFID-Fähigkeit Ausstattung mit Ethernet-Modul und Software für die Verwendung des screenfid Systems (IGS);
Mehrpreis
