Bochonow® UV Nova Pro
Die neuen UV Brücken UV-NOVA-Pro von Bochonow®
Modernste UV-Technik für Profis!
Platzsparender Aufbau und bedienerfreundliche Funktionsweise, stehen bei der neuen UV-NOVA-Pro Serie im Vordergrund. Kompromisslose Qualitätsmaßstäbe bei der Auswahl von Bauteilen, nicht zuletzt der Einsatz von UV-Brenner, die im eigenen Brennerwerk konstruiert und produziert werden, garantieren ein Höchstmaß an Langlebigkeit und Anwendernutzen!
Konsequent durchkonstruiert, präsentiert sich die UV-NOVA-Pro Serie mit dem bedienungsfreundlichsten Konzept ihrer Klasse!
Abbildung zeigt den Total-Auszug der Reflektoreinheit inklusive Brenner und Reflektor!
Ohne Kabel zu lösen ist somit der Brennerwechsel und die Reflektorreinigung eine bequeme Minuten-Sache geworden!
Vollständiger Auszug ohne Kabel, Schläuch oder ähnliches demontieren zu müssen!
Bedienungsfreundlichstes Konzept in dieser Klasse!
Zunehmend spezialisierte Anwendungsgebiete verlangen nach technisch flexiblen und komplexen Lösungen.
Deshalb wird die UV-NOVA-Pro Serie nicht nur mit Quecksilber-Brenner (Hg-Brenner) angeboten, sondern auch mit sogen. „dotierten“ Brennern.
Es stehen serienmäßig Gallium-dotierte (Ga-dotierte) und Eisen-dotierte (Fe-dotierte) Brenner zur Verfügung.
Da unsere Brenner im eigenen Brennerwerk konstruiert und hergestellt werden, können auch Mischspektren kombiniert werden und ermöglichen damit die optimale Anpassung der UV-Anlage an die Anforderungen.
Schlichtes, funktionelles Design!
Beidseitige Nutenschienen mit Nutensteinen geben die Möglichkeit sich an die unterschiedlichsten Befestigungswünsche anzupassen!
Flexibel und Formschön!
Das energiesparende, elektronische Vorschaltgerät (serienmäßig) mit der integrierten Anlagensteuerung, wird mit 5 m Netzkabel fertig montiert mitgeliefert. Das elektronische Vorschaltgerät ermöglicht die stufenlose UV-Regelung im Bereich 30-100%!
Die Verwendung elektronischer Vorschaltgeräte bietet entscheidende Vorteile gegenüber den seither üblichen Trafo-Drossel-Anlagen:
- Stufenlose Vorwahl der UV-Leistung 30 … 100%
- Energieinsparung durch Rückregelung der Leistung
- Geringere IR-Abgabe
- Keine Dunkelphase im Hertzbereich
- erhebliche Gewichtsreduzierung
Mit serienmäßigem Betriebsstundenzähler und Brennerüberwachung!
Neu! Mit Touch-Screen Bedienung und 20 unterschiedlichen Speicherplätzen!
Ganz neu können alle UV-NOVA-Pro Modelle optional mit SIEMENS Touch-Screen Bedienung ausgestattet werden. Modernste Elektronik ermöglicht die Displayeingabe aller relevanten Betriebsparameter und deren Hinterlegung in 20 unterschiedlichen Speicherplätzen (Programmen).
Diese Programme können z.B. einer bestimmten Trocknungsaufgabe (UV-Farben-Typ, Schichtdicke, Substrat, etc.) zugeordnet werden und jederzeit auftragsabhängig abgerufen werden.
Die UV-Leistung kann stufenlos von 30-100% im Display vorgewählt werden und, wenn gewünscht, mit einer Speicherplatznummer für zukünftige Verwendung abgespeichert werden.
Alle relevanten Meldungen und Anzeigen werden in Klarschrift über das Touch-Screen-Display ausgegeben.
Das SIEMENS Simatic Panel TOUCH in Verbindung mit der Siemens SPS sorgen für optimale Kompatibilität und Zuverlässigkeit!
Das SIEMENS Simatic Panel TOUCH informiert über alle betriebsrelevanten Parameter! Strahleralter, Wechselrhytmus, etc. können per touch abgerufen werden.
Betriebszustände werden grafisch dargestellt.

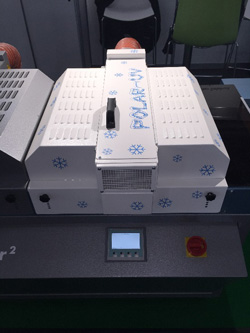

POLAR-UV! Optional für alle UV-NOVA-Pro Modelle erhältlich!
Die Antwort für UV-Härtung auf wärmeempfindlichen Materialien! Mit POLAR-UV können große UV-Dosen (3000mJ/cm² und mehr) bei gleichzeitig extrem reduziertem Infraroteintrag realisiert werden!
Die POLAR-UV Technik (Optional)
Bei der POLAR-UV Brücke sind die Reflektoren mit Spezialspiegeln ausgestattet, welche die UV-Strahlung in vollem Umfang reflektieren, jedoch die Infrarot Strahlung absorbieren. Dadurch wird die IR-Strahlung in den Reflektorkörper geleitet.
Der Reflektorkörper wird nun durch Kühlluft oder Kühlwasser (optional) so abgekühlt, daß die Wärmeenergie abgeführt wird und der Reflektor selbst keine Wärmestrahlung mehr abgibt.
In Verbindung mit dem optionalen Heat-EX System ergibt sich somit die optimale Reduzierung von direkter IR-Strahlung bzw. indirekter Wärmeleitung auf das Substrat. Hierdurch werden Materialverzug, Materialschädigung und Rißvermeidung in erheblichem Umfang erreicht, bei gleichzeitig enorm hohen UV-Dosen von 3000 mJ/cm² und mehr. Das Heat-EX System sorgt zusätzlich für eine erhebliche Reduzierung der Staubexposition auf dem Drucksubstrat durch geführte, Kontaktlose Luftbewegung!
Aus aktueller Testreihe:
Material: 120 mµ Polyesterfolie
UV-Dosis: 3000 mJ/cm²
Anlage: UV-NOVA-Pro POLAR-UV
Der obere Teil zeigt die Folie nach Härtung mit 3000 mJ/cm² bei Verwendung des POLAR-UV.
Der untere Teil zeigt die Folie OHNE POLAR-UV, also mit konventionellem UV Aufbau!
| UV-Nutz-Breite in mm | Leistung Total kW | UV-Leistung W/cm |
|---|---|---|
| 50 | 0,8 | 160 |
| 100 | 1,8 | 180 |
| 150 | 1,8 | 120 |
| 150 | 3,0 | 200 |
| 200 | 3,0 | 150 |
| 200 | 5,0 | 250 |
| 250 | 3,0 | 120 |
| 250 | 6,0 | 240 |
| 300 | 3,0 | 100 |
| 300 | 6,0 | 200 |
| 350 | 6,0 | 170 |
| 400 | 6,0 | 150 |
| 400 | 10,0 | 250 |
| 450 | 6,0 | 150 |
| 450 | 10,0 | 220 |
| 500 | 6,0 | 120 |
| 500 | 12,0 | 240 |
| 550 | 6,0 | 100 |
| 550 | 12,0 | 200 |
| 600 | 6,0 | 100 |
| 600 | 12,0 | 200 |
| 650 | 12,0 | 180 |
| 700 | 12,0 | 170 |
| 750 | 12,0 | 160 |
| 800 | 12,0 | 150 |
| 850 | 12,0 | 140 |
| 900 | 12,0 | 130 |
| 900 | 20,0 | 220 |
| 950 | 12,0 | 125 |
| 1000 | 12,0 | 120 |
| 1000 | 24,0 | 240 |
| 1050 | 12,0 | 115 |
| 1100 | 12,0 | 110 |
| 1150 | 12,0 | 105 |
| 1200 | 12,0 | 100 |
| 1250 | 24,0 | 190 |
| 1300 | 24,0 | 180 |
| 1350 | 24,0 | 175 |
| 1400 | 24,0 | 170 |
| 1450 | 24,0 | 165 |
| 1500 | 24,0 | 160 |
Nutzbreiten >1500 mm auf Anfrage! |
||
Optionen
HEAT-EX ist ein mit Luft gekühltes Quarzglas-Röhrensystem welches die Wärme der IR-Strahlung ableitet.
Mit dieser Option können auch temperaturempfindliche Materialien wie PVC-Folien, leichte Papiere oder Speziallacke ohne extreme, thermische Belastungen verarbeitet werden.
Da die IR-Wärmeabfuhr von der Brennerkühlung getrennt ist, wird die Lebensdauer der UV-Brenner erhöht!
